PN0.6Mpa Plate Flange

GOST/ГОСТ 12820-80 FLANGE FORGED



PN0.6MPa, PN6









Flange Dimensions & Approximate Masses



Давление PN = 0,6 МПа (6 кгс/с м²)

Наименование

D, мм

D1, мм

dв, мм

b, мм

d, мм

 отв., шт.

Масса, кг.

Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)

80

55

19

10

11

4

0,33

Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)

90

65

26

12

0,53

Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)

100

75

33

12

0,64

Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)

120

90

39

13

14

1,01

Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)

130

100

46

13

1,21

Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)

140

110

59

13

1,33

Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)

160

130

78

13

1,63

Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)

185

150

91

15

18

2,44

Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)

205

170

110

15

2,85

Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)

235

200

135

17

8

3,88

Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)

260

225

161

17

4,39

Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)

315

280

222

19

5,89

Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)

370

335

273

20

12

7,67

Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)

435

395

325

20

22

10,28

Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)

485

445

377

22

12,58

Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)

535

495

426

24

16

15,2

Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)

640

600

530

25

19,72

Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)

755

705

630

25

26

20

26,24

Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)

975

920

820

27

30

24

46,14

Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)

1 175

1 120

1 020

31

28

64,36

Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)

1 400

1 340

1 220

34

33

32

99,03



Проход условный Dy

Py 0,6 МПа (6 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

10

0,31

0,31

0,30

15

18

19

0,33

0,33

0,32

20

25

26

12

0,53

0,53

0,51

25

32

33

0,64

0,64

0,62

32

38

39

13

1,01

1,02

0,98

40

45

46

1,21

1,19

1,16

50

57

59

1,33

1,30

1,27

65

76

78

1,63

1,60

1,55

80

89

91

15

2,44

2,40

2,35

100

108 (А)

110

2,85

2,81

2,72

114 (Б)

116

2,73

2,66

2,60

125

133 (А)

135

17

3,88

3,84

3,70

140 (Б)

142

3,68

3,59

3,50

150

152 (А)

154

4,63

4,65

4,43

159 (Б)

161

4,39

4,36

4,19

168 (В)

170

4,09

3,98

3,89

(175)

194

196

19

5,36

5,33

5,14

200

219

222

5,89

5,86

5,65

(225)

245

245

6,60

6,60

6,29

250

273

273

20

7,67

7,64

7,34

300

325

325

10,28

10,18

9,74

350

377

377

22

12,58

12,45

12,00

400

426

426

24

15,20

15,07

14,53

(450)

480

480

17,25

17,04

16,52

500

530

530

25

19,72

19,57

18,86

600

630

630

26,24

25,91

24,96

(700)

720

720

27

36,68

36,27

35,28

800

820

820

46,14

45,66

43,65

(900)

920

920

29

55,10

-

-

1000

1020

1020

31

64,36

1200

1220

1220

34

99,03

1400

1420

1420

43

161,45

1600

1620

1620

48

203,05

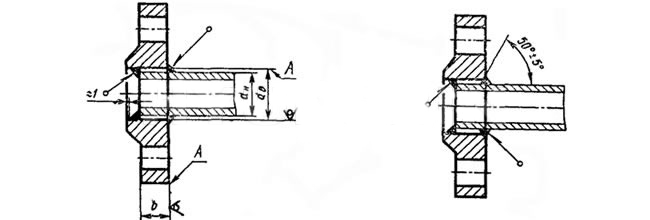

Фланцы стальные плоские приварные с соединительным выступом по ГОСТ 12820-80



Фланцы стальные. Фланцы плоские ГОСТ 12820-80. Исполнения, виды использования

Фланцы плоские ГОСТ 12820-80 предназначены для соединения/присоединения технических устройств работающих при давлениях от 0,1 МПа до 2,5 МПа и температуре от -70С до +300С.Фланцы плоские ГОСТ 12820-80 бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего используется первое исполнение, но при давлениях свыше 16 атм. (1,6 МПа) и/или использовании кислотных/щелочных (агрессивных) сред выбираются исполнения 2-9. Фланцы плоские стальные по ГОСТ 12820-80 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.





Production Capacity & Purchase Details.





1.

Supply Flange Dimension DN15 - DN2000 (1/2" - 80"), Forged Flange.

2.

Material Carbon Steel: CT20, Q235, ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, 20#, 16Mn, 20Mn etc.

3.

Material Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 etc.

4.

Flanges Anti Rust: Anti Rust Oil, Black Paint, Yellow Paint Coating, Hot Dipped Galvanized, Cold Galvanized etc.

5.

Monthly Output: 3000 tons per Month.

6.

Delivery Terms: CIF, CFR, FOB, EXW.

7.

Payment Terms: Wire Transfer (T/T), Irrevocable L/C at Sight etc.

8.

Minimum Order Quantity: 1Ton or 100Pcs.

9.

Quality Guarantee: EN10204 3.1 Certificate, Mill Certificate, Third Party Inspection, Free Replacement Service.

10.

Find More Requirements In Flanges Market.
