PN1.0Mpa WNRF Flange
- Home
- >
- Flange Size
- >
- PN1.0Mpa WNRF Flange
GOST/ГОСТ 12821-80 FLANGE FORGED |
|
PN1.0MPa, PN10 |
|

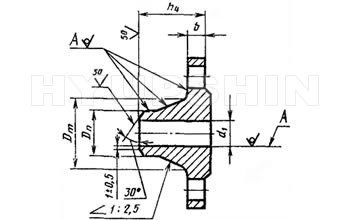

Flange Dimensions & Approximate Masses
Давление PN = 1,0 МПа (10 кгс/с м²) | |||||||||||
Наименование | D, мм. | D1, мм. | d, мм. | Dm, мм | Dn, мм | d1, мм. | b, мм. | h4, мм. | К-во отв. n, шт. | Масса, кг | |
Фланец ГОСТ 12821-80 1-15-10 ст.3 (20) | 95 | 65 | 14 | 30 | 19 | 12 | 10 | 33 | 4 | 0,58 | |
Фланец ГОСТ 12821-80 1-20-10 ст.3 (20) | 105 | 75 | 28 | 26 | 18 | 12 | 36 | 0,87 | |||
Фланец ГОСТ 12821-80 1-25-10 ст.3 (20) | 115 | 85 | 45 | 33 | 25 | 38 | 1,05 | ||||
Фланец ГОСТ 12821-80 1-32-10 ст.3 (20) | 135 | 100 | 18 | 55 | 39 | 31 | 13 | 40 | 1,54 | ||
Фланец ГОСТ 12821-80 1-40-10 ст.3 (20) | 145 | 110 | 62 | 46 | 38 | 42 | 1,83 | ||||
Фланец ГОСТ 12821-80 1-50-10 ст.3 (20) | 160 | 125 | 76 | 58 | 49 | 2,26 | |||||
Фланец ГОСТ 12821-80 1-65-10 ст.3 (20) | 180 | 145 | 94 | 77 | 66 | 15 | 45 | 3,17 | |||
Фланец ГОСТ 12821-80 1-80-10 ст.3 (20) | 195 | 160 | 105 | 90 | 78 | 47 | 3,67 | ||||
Фланец ГОСТ12821-80 1-100-10 ст.3 (20) | 215 | 180 | 128 | 110 | 96 | 17 | 48 | 8 | 4,7 | ||
Фланец ГОСТ12821-80 1-125-10 ст.3 (20) | 245 | 210 | 156 | 135 | 121 | 19 | 57 | 6,71 | |||
Фланец ГОСТ12821-80 1-150-10 ст.3 (20) | 280 | 240 | 22 | 180 | 161 | 146 | 8,17 | ||||
Фланец ГОСТ12821-80 1-200-10 ст.3 (20) | 335 | 295 | 240 | 222 | 202 | 58 | 11,35 | ||||
Фланец ГОСТ12821-80 1-250-10 ст.3 (20) | 390 | 350 | 290 | 278 | 254 | 21 | 60 | 12 | 14,64 | ||
Фланец ГОСТ12821-80 1-300-10 ст.3 (20) | 440 | 400 | 345 | 330 | 303 | 22 | 18,66 | ||||
Фланец ГОСТ12821-80 1-350-10 ст.3 (20) | 500 | 460 | 400 | 382 | 351 | 16 | 24 | ||||
Фланец ГОСТ12821-80 1-400-10 ст.3 (20) | 565 | 515 | 26 | 445 | 432 | 398 | 30 | ||||
Фланец ГОСТ12821-80 1-500-10 ст.3 (20) | 670 | 620 | 550 | 535 | 501 | 24 | 65 | 20 | 39,2 | ||
Фланец ГОСТ12821-80 1-600-10 ст.3 (20) | 780 | 725 | 30 | 650 | 636 | 602 | 48,8 | ||||
Фланец ГОСТ12821-80 1-800-10 ст.3 (20) | 1010 | 950 | 33 | 850 | 826 | 792 | 27 | 75 | 24 | 87,24 | |
Фланец ГОСТ12821-80 1-1000-10 ст.3 (20) | 1220 | 1160 | 1050 | 1028 | 992 | 29 | 80 | 28 | 119,19 | ||
Фланец ГОСТ12821-80 1-1200-10 ст.3 (20) | 1455 | 1380 | 39 | 1256 | 1228 | 1192 | 33 | 90 | 32 | 179,91 | |
Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
10 | 8 | 10 | 33 | 25 | 15 | 0,50 | 0,50 | 0,48 | 0,50 | 0,49 |
15 | 12 | 30 | 19 | 0,58 | 0,58 | 0,54 | 0,57 | 056 | ||
20 | 18 | 12 | 36 | 38 | 26 | 0,87 | 0,87 | 0,81 | 0,87 | 0,83 |
25 | 25 | 38 | 45 | 33 | 1,05 | 1,05 | 0,98 | 1,03 | 1,02 | |
32 | 31 | 13 | 40 | 55 | 39 | 1,54 | 1,53 | 1,45 | 1,50 | 1,49 |
40 | 38 | 42 | 62 | 46 | 1,83 | 1,78 | 1,71 | 1,74 | 1,78 | |
50 | 49 | 76 | 58 | 2,26 | 2,23 | 2,15 | 2,15 | 2,21 | ||
65 | 66 | 15 | 45 | 94 | 77 | 3,17 | 3,11 | 2,92 | 3,06 | 3,14 |
80 | 78 | 47 | 105 | 90 | 3,67 | 3,60 | 3,46 | 3,54 | 3,65 | |
100 | 96 | 17 | 48 | 128 | 110 | 4,70 | 4,70 | 4,49 | 4,50 | 4,54 |
125 | 121 | 19 | 57 | 156 | 135 | 6,71 | 6,58 | 6,27 | 6,12 | 6,23 |
150 | 146 | 180 | 161 | 8,17 | 8,20 | 7,77 | 8,80 | 8,90 | ||
(175) | 177 | 210 | 196 | 9,71 | 9,57 | 9,09 | 9,36 | 9,49 | ||
200 | 202 | 58 | 240 | 222 | 11,35 | 11,00 | 10,47 | 10,28 | 10,32 | |
(225) | 226 | 60 | 268 | 248 | 13,24 | 13,04 | 12,40 | 12,64 | 12,83 | |
250 | 254 | 21 | 290 | 278 | 14,64 | 14,39 | 13,86 | 13,64 | 13,83 | |
300 | 303 | 22 | 345 | 330 | 18,66 | 19,30 | 17,70 | 18,52 | 18,90 | |
350 | 351 | 400 | 382 | 24,00 | 21,70 | 22,56 | 22,70 | 23,00 | ||
400 | 398 | 445 | 432 | 30,00 | 30,35 | 27,65 | 28,00 | 28,50 | ||
(450) | 450 | 65 | 500 | 484 | 33,33 | 34,69 | 31,30 | 31,21 | 31,83 | |
500 | 501 | 24 | 550 | 535 | 39,20 | 40,00 | 37,00 | 36,91 | 37,60 | |
600 | 602 | 650 | 636 | 48,80 | 50,00 | 46,60 | 45,52 | 48,70 | ||
(700) | 692 | 25 | 744 | 726 | 65,26 | 64,70 | 60,50 | 59,86 | 62,28 | |
800 | 792 | 27 | 75 | 850 | 826 | 87,24 | 86,10 | 80,40 | 81,25 | 84,28 |
(900) | 892 | 29 | 80 | 950 | 926 | 103,02 | - | - | - | - |
1000 | 992 | 1050 | 1028 | 119,19 | ||||||
1200 | 1192 | 33 | 90 | 1256 | 1228 | 179,91 | ||||
Production Capacity & Purchase Details
| | |
|
|
1. | Supply Flange Dimension DN15 - DN2000 (1/2" - 80"), Forged Flange. |
2. | Material Carbon Steel: CT20, Q235, ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, 20#, 16Mn, 20Mn etc. |
3. | Material Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 etc. |
4. | Flanges Anti Rust: Anti Rust Oil, Black Paint, Yellow Paint Coating, Hot Dipped Galvanized, Cold Galvanized etc. |
5. | Monthly Output: 3000 tons per Month. |
6. | Delivery Terms: CIF, CFR, FOB, EXW. |
7. | Payment Terms: Wire Transfer (T/T), Irrevocable L/C at Sight etc. |
8. | Minimum Order Quantity: 1Ton or 100Pcs. |
9. | Quality Guarantee: EN10204 3.1 Certificate, Mill Certificate, Third Party Inspection, Free Replacement Service. |
10. | Find More Requirements In Flanges Market. |
