Class 4000 Flange

SANS 1123 T4000 WELDING ON FLANGE



4000KPA FLANGE, 4000/2, 4000/3, 4000/4, 4000/5, 4000/8









 WNRF Flange: T600/2, T1000/2, T1600/2, T2500/2, T4000/2

 Slip on Hub Flange: T600/5, T1000/5, T1600/5, T2500/5, T4000/5

 Slip on Plate Flange: T600/3, T1000/3, T1600/3, T2500/3, T4000/3

 Blind Flange: T600/8, T1000/8, T1600/8, T2500/8, T4000/8

 Screwed Flange: T600/4, T1000/4, T1600/4

 Backing Ring Flange with Hot Dipped Galvanized

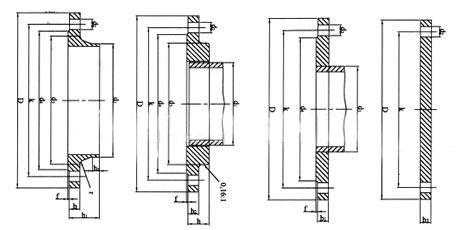

Flange Dimensions & Approximate Masses



SOUTH AFRICA STANDARD SABS/SANS 1123 FLANGE CLASS 4000KPA SPECIFICATION

Nominal pressure 4000 kPa     4000/2 = Table 24     4000/4 = Table 26     4000/3 = Table 25     4000/8 = Table 28

NB

Pipe O.D.
d1

Flange

Raised Face

Bolt

Drilling

Neck

Boss



D



b



b1



b2



b3



h



h1



d4



f



No.



d2



k



d3



h2



r



d5

 10

 17.2

 90

 12

 12

 12

 12

 18

 35

 40

 2

 M12

 4

 14

 60

 28

 6

 4

 30

 15

 21.3

 95

 14

 14

 14

 14

 20

 38

 45

 2

 M12

 4

 14

 65

 32

 6

 4

 35

 20

 26.9

 105

 14

 14

 14

 14

 22

 40

 58

 2

 M12

 4

 14

 75

 40

 6

 4

 45

 25

 33.7

 115

 16

 16

 16

 16

 26

 40

 68

 2

 M12

 4

 14

 85

 46

 6

 4

 52

 32

 42.4

 140

 18

 18

 18

 18

 30

 42

 78

 2

 M16

 4

 18

 100

 55

 6

 6

 60

 40

 48.3

 150

 18

 20

 18

 20

 32

 45

 88

 3

 M16

 4

 18

 110

 64

 7

 6

 70

 50

 60.3

 165

 20

 20

 20

 20

 34

 48

 102

 3

 M16

 4

 18

 125

 75

 8

 6

 85

 65

 76.1

 185

 22

 22

 22

 22

 38

 52

 122

 3

 M16

 8

 18

 145

 90

 10

 6

 105

 80

 88.9

 200

 24

 22

 24

 22

 40

 58

 138

 3

 M16

 8

 18

 160

 105

 12

 8

 118

 100

 114.3

 235

 24

 25

 24

 25

 44

 65

 162

 3

 M20

 8

 22

 190

 134

 12

 8

 145

 *125

 139.7

 270

 26

 28

 26

 28

 48

 68

 188

 3

 M24

 8

 26

 220

 162

 12

 8

 170

 150

 168.3

 300

 28

 30

 28

 30

 52

 75

 218

 3

 M24

 8

 26

 250

 192

 12

 10

 200

 *175

 193.7

 350

 32

 32

 -

 32

 -

 82

 260

 3

 M24

 12

 26

 295

 218

 15

 10

 -

 200

 219.1

 375

 34

 32

 -

 32

 -

 88

 285

 3

 M24

 12

 26

 320

 244

 16

 10

 -

 *225

 244.5

 420

 36

 35

 -

 35

 -

 100

 315

 3

 M30

 12

 33

 355

 275

 18

 12

 -

 250

 273.0

 450

 38

 38

 -

 38

 -

 105

 345

 3

 M30

 12

 33

 385

 306

 18

 12

 -

 300

 323.9

 515

 42

 40

 -

 40

 -

 115

 410

 4

 M30

 16

 33

 450

 362

 18

 12

 -

 350

 355.6

 580

 46

 45

 -

 45

 -

 125

 465

 4

 M30

 16

 33

 510

 408

 20

 12

 -

 400

 406.4

 660

 50

 50

 -

 50

 -

 135

 535

 4

 M36

 16

 39

 585

 462

 20

 12

 -

 450

 457.2

 685

 52

 60

 -

 60

 -

 140

 575

 4

 M36

 20

 39

 610

 510

 20

 12

 -

 500

 508.0

 755

 52

 70

 -

 70

 -

 140

 615

 4

 M36

 20

 39

 670

 562

 20

 12

 -

 550

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 600

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

* NP = Nominal Pressure 600kPa, 1000kPa, 1600kPa, 2500kPa, 4000kPa





Production Capacity & Purchase Details.





1.

Supply Flange Dimension DN15 - DN2000 (1/2" - 80"), Forged Flange.

2.

Material Carbon Steel: ASTM A105, S235JR, C22.8, RST37.2, MILD STEEL

3.

Material Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 etc.

4.

Flanges Anti Rust: Anti Rust Oil, Black Paint, Yellow Paint Coating, Hot Dipped Galvanized, Cold Galvanized etc.

5.

Monthly Output: 3000 tons per Month.

6.

Delivery Terms: CIF, CFR, FOB, EXW.

7.

Payment Terms: Wire Transfer (T/T), Irrevocable L/C at Sight etc.

8.

Minimum Order Quantity: 1Ton or 100Pcs.

9.

Quality Guarantee: EN10204 3.1 Certificate, Mill Certificate, Third Party Inspection, Free Replacement Service.

10.

Find More Requirements In Flanges Market.
