Class 1000 Flange

SANS 1123 T1000 WELDING ON FLANGE



1000KPA FLANGE, 1000/2, 1000/3, 1000/4, 1000/5, 1000/8









 WNRF Flange: T600/2, T1000/2, T1600/2, T2500/2, T4000/2

 Slip on Hub Flange: T600/5, T1000/5, T1600/5, T2500/5, T4000/5

 Slip on Plate Flange: T600/3, T1000/3, T1600/3, T2500/3, T4000/3

 Blind Flange: T600/8, T1000/8, T1600/8, T2500/8, T4000/8

 Screwed Flange: T600/4, T1000/4, T1600/4

 Backing Ring Flange with Hot Dipped Galvanized

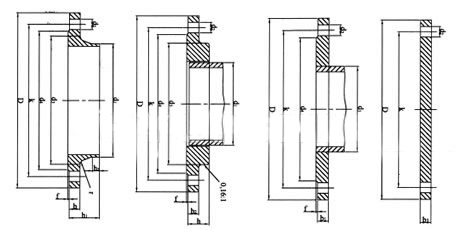

Flange Dimensions & Approximate Masses



SOUTH AFRICA STANDARD SABS/SANS 1123 FLANGE CLASS 1000KPA SPECIFICATION

Nominal pressure 1000 kPa   1000/2 = Table 9    1000/4 = Table 11    1000/3 = Table 10    1000/8 = Table 13

NB

Pipe O.D.
d1

Flange

Raised Face

Bolt

Drilling

Neck

Boss



D



b



b1



b2



b3



h



h1



d4



f



No.



d2



k



d3



h2



r



d5

 10

 17.2

 90

 8

 10

 8

 10

 14

 35

 40

 2

 M12

 4

 14

 60

 28

 6

 4

 30

 15

 21.3

 95

 8

 10

 8

 10

 14

 35

 45

 2

 M12

 4

 14

 65

 32

 6

 4

 35

 20

 26.9

 105

 8

 10

 8

 10

 16

 38

 58

 2

 M12

 4

 14

 75

 40

 6

 4

 45

 25

 33.7

 115

 8

 10

 8

 10

 16

 38

 68

 2

 M12

 4

 14

 85

 46

 6

 4

 52

 32

 42.4

 140

 10

 10

 10

 10

 20

 40

 78

 2

 M16

 4

 18

 100

 56

 6

 6

 60

 40

 48.3

 150

 10

 10

 10

 10

 20

 42

 88

 3

 M16

 4

 18

 110

 64

 7

 6

 70

 50

 60.3

 165

 12

 10

 10

 12

 20

 45

 102

 3

 M16

 4

 18

 125

 75

 8

 6

 85

 65

 76.1

 185

 12

 12

 12

 12

 26

 45

 122

 3

 M16

 4

 18

 145

 90

 10

 6

 105

 80

 88.9

 200

 14

 12

 12

 14

 26

 50

 138

 3

 M16

 8

 18

 160

 105

 10

 8

 118

 100

 114.3

 220

 14

 12

 12

 14

 32

 52

 158

 3

 M16

 8

 18

 180

 131

 12

 8

 140

 *125

 139.7

 250

 16

 14

 14

 16

 36

 55

 188

 3

 M16

 8

 18

 210

 156

 12

 8

 168

 150

 168.3

 285

 18

 16

 16

 18

 38

 55

 212

 3

 M20

 8

 22

 240

 184

 12

 10

 195

 *175

 193.7

 315

 18

 16

 -

 18

 -

 60

 242

 3

 M20

 8

 22

 270

 210

 12

 10

 -

 200

 219.1

 340

 18

 18

 -

 18

 -

 62

 268

 3

 M20

 8

 22

 295

 235

 16

 10

 -

 *225

 244.5

 370

 18

 18

 -

 18

 -

 62

 290

 3

 M20

 8

 22

 325

 265

 16

 10

 -

 250

 273.0

 395

 20

 20

 -

 20

 -

 68

 320

 3

 M20

 12

 22

 350

 292

 16

 12

 -

 300

 323.9

 445

 22

 22

 -

 22

 -

 68

 370

 4

 M20

 12

 22

 400

 344

 16

 12

 -

 350

 355.6

 505

 26

 25

 -

 25

 -

 68

 430

 4

 M20

 16

 22

 460

 385

 16

 12

 -

 400

 406.4

 565

 26

 25

 -

 25

 -

 72

 482

 4

 M24

 16

 26

 515

 400

 16

 12

 -

 450

 457.2

 615

 28

 30

 -

 30

 -

 72

 532

 4

 M24

 20

 26

 565

 492

 16

 12

 -

 500

 508.0

 670

 28

 32

 -

 32

 -

 75

 585

 4

 M24

 20

 26

 620

 542

 16

 12

 -

 550

 559.0

 730

 28

 35

 -

 35

 -

 80

 635

 5

 M24

 20

 26

 675

 592

 18

 12

 -

 600

 609.6

 780

 28

 38

 -

 38

 -

 80

 685

 5

 M24

 20

 26

 725

 642

 18

 12

 -

* NP = Nominal Pressure 600kPa, 1000kPa, 1600kPa, 2500kPa, 4000kPa





Production Capacity & Purchase Details.





1.

Supply Flange Dimension DN15 - DN2000 (1/2" - 80"), Forged Flange.

2.

Material Carbon Steel: ASTM A105, S235JR, C22.8, RST37.2, MILD STEEL

3.

Material Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 etc.

4.

Flanges Anti Rust: Anti Rust Oil, Black Paint, Yellow Paint Coating, Hot Dipped Galvanized, Cold Galvanized etc.

5.

Monthly Output: 3000 tons per Month.

6.

Delivery Terms: CIF, CFR, FOB, EXW.

7.

Payment Terms: Wire Transfer (T/T), Irrevocable L/C at Sight etc.

8.

Minimum Order Quantity: 1Ton or 100Pcs.

9.

Quality Guarantee: EN10204 3.1 Certificate, Mill Certificate, Third Party Inspection, Free Replacement Service.

10.

Find More Requirements In Flanges Market.
