PN1.6Mpa Plate Flange

GOST/ГОСТ 12820-80 FLANGE FORGED



PN1.6MPa, PN16










Flange Dimensions & Approximate Masses



Давление PN = 1,6 МПа (16 кгс/с м²)

Наименование

D, мм

D1, мм

dв, мм

b, мм

d, мм

 отв., шт.

Масса, кг

Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)

95

65

19

12

14

4

0,61

Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)

105

75

26

14

0,86

Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)

115

85

33

16

1,17

Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)

135

100

39

16

18

1,58

Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)

145

110

46

17

1,96

Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)

160

125

59

19

2,58

Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)

180

145

78

21

3,42

Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)

195

160

91

21

3,71

Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)

215

180

110

23

8

4,73

Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)

245

210

135

25

6,38

Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)

280

240

161

25

22

7,81

Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)

335

295

222

27

12

10,1

Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)

405

355

273

28

26

14,49

Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)

460

410

325

28

17,78

Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)

520

470

377

30

16

22,88

Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)

580

525

426

34

30

31

Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)

710

650

530

44

33

20

57,01

Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)

840

770

630

45

39

80,03

Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)

1020

950

820

49

24

104,41

Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)

1255

1170

1020

58

45

28

179,37

Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)

1485

1390

1220

71

52

32

297,78



Проход условный Dy

Py 1,6 МПа (16 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

12

0,54

0,54

0,53

15

18

19

0,61

0,61

0,58

20

25

26

14

0,86

0,86

0,83

25

32

33

16

1,17

1,17

1,13

32

38

39

1,58

1,58

1,53

40

45

46

17

1,96

1,93

1,89

50

57

59

19

2,58

2,54

2,50

65

76

78

21

3,42

3,38

3,30

80

89

91

3,71

3,71

3,70

100

108 (А)

110

23

4,73

4,72

4,53

114 (Б)

116

4,55

4,51

4,35

125

133 (А)

135

25

6,38

6,38

6,15

140 (Б)

142

6,08

6,03

5,85

150

152 (А)

154

8,16

8,21

7,87

159 (Б)

161

7,81

7,81

7,52

168 (В)

170

7,36

7,29

7,07

(175)

194

196

8,64

8,63

8,34

200

219

222

27

10,10

10,21

9,88

(225)

245

245

11,70

12,08

11,66

250

273

273

28

14,49

14,48

14,06

300

325

325

17,78

17,59

17,12

350

377

377

30

22,88

22,65

21,99

400

426

426

34

31,00

30,76

29,94

(450)

480

480

38

39,64

39,08

38,55

500

530

530

44

57,01

56,17

55,74

600

630

630

45

80,03

79,03

78,80

(700)

720

720

47

84,21

84,34

83,06

800

820

820

49

104,41

103,15

101,34

(900)

920

920

54

128,60

-

-

1000

1020

1020

58

179,37

1200

1220

1220

71

297,78

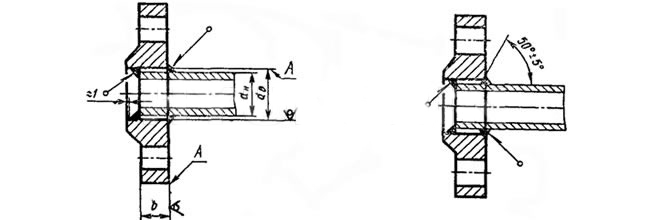

Фланцы стальные плоские приварные с соединительным выступом по ГОСТ 12820-80



Фланцы стальные. Фланцы плоские ГОСТ 12820-80. Исполнения, виды использования

Фланцы плоские ГОСТ 12820-80 предназначены для соединения/присоединения технических устройств работающих при давлениях от 0,1 МПа до 2,5 МПа и температуре от -70С до +300С.Фланцы плоские ГОСТ 12820-80 бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего используется первое исполнение, но при давлениях свыше 16 атм. (1,6 МПа) и/или использовании кислотных/щелочных (агрессивных) сред выбираются исполнения 2-9. Фланцы плоские стальные по ГОСТ 12820-80 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.
