PN2.5Mpa WNRF Flange

GOST/ГОСТ 12821-80 FLANGE FORGED



PN2.5MPa, PN25

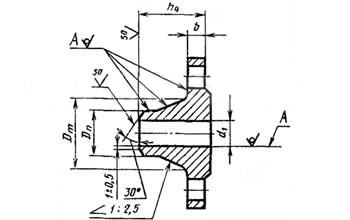

Flange Dimensions & Approximate Masses



Давление PN = 2,5 МПа (25 кгс/с м²)

Наименование

D, мм

D1, мм

d, мм

Dm, мм

Dn, мм

d1, мм

b, мм

h4, мм

к-во отв. n, шт.

Масса, кг

Фланец ГОСТ 12821-80 1-15-25 ст.3 (20)

95

65

14

30

19

12

14

33

4

0,79

Фланец ГОСТ 12821-80 1-20-25 ст.3 (20)

105

75

38

26

18

34

0,97

Фланец ГОСТ 12821-80 1-25-25 ст.3 (20)

115

85

45

33

25

36

1,18

Фланец ГОСТ 12821-80 1-32-25 ст.3 (20)

135

100

18

56

39

31

16

43

1,83

Фланец ГОСТ 12821-80 1-40-25 ст.3 (20)

145

110

64

46

38

45

2,19

Фланец ГОСТ 12821-80 1-50-25 ст.3 (20)

160

125

76

58

49

17

2,78

Фланец ГОСТ 12821-80 1-65-25 ст.3 (20)

180

145

96

77

66

19

50

8

3,71

Фланец ГОСТ 12821-80 1-80-25 ст.3 (20)

195

160

110

90

78

52

4,44

Фланец ГОСТ 12821-80 1-100-25 ст.3 (20)

230

190

22

132

110

96

21

58

6,51

Фланец ГОСТ 12821-80 1-125-25 ст.3 (20)

270

220

26

160

135

121

23

65

9,41

Фланец ГОСТ 12821-80 1-150-25 ст.3 (20)

300

250

186

161

146

25

68

12,52

Фланец ГОСТ 12821-80 1-200-25 ст.3 (20)

360

310

245

222

202

27

75

12

17,44

Фланец ГОСТ 12821-80 1-250-25 ст.3 (20)

425

370

30

300

278

254

29

24,4

Фланец ГОСТ 12821-80 1-300-25 ст.3 (20)

485

430

352

330

303

32

80

16

33,29

Фланец ГОСТ 12821-80 1-350-25 ст.3 (20)

550

490

33

406

382

351

36

85

46,57

Фланец ГОСТ 12821-80 1-400-25 ст.3 (20)

610

550

464

432

398

40

100

64,81

Фланец ГОСТ 12821-80 1-500-25 ст.3 (20)

730

660

39

570

535

500

44

20

88,91

Фланец ГОСТ 12821-80 1-600-25 ст.3 (20)

840

770

670

636

600

49

115

123,7

Фланец ГОСТ 12821-80 1-800-25 ст.3 (20)

1075

990

45

874

826

790

55

135

24

213,9

Фланец ГОСТ 12821-80 1-1000-25 ст.3 (20)

1315

1210

56

1084

1028

992

59

150

28

312,12

Фланец ГОСТ 12821-80 1-1200-25 ст.3 (20)

1525

1420

1288

1228

1192

62

160

32

387,5



Проход условный Dy

d1

b

h4

Dm

Dn

Масса, кг

с соединительным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

14

33

26

15

0,68

0,69

0,66

0,68

0,67

15

12

30

19

0,79

0,78

0,75

0,80

0,78

20

18

34

38

26

0,97

0,99

0,93

0,97

0,95

25

25

36

45

33

1,18

1,19

1,13

1,16

1,15

32

31

16

43

56

39

1,83

1,85

1,78

1,81

1,80

40

38

45

64

46

2,19

2,16

2,10

2,11

2,15

50

49

17

76

58

2,78

2,76

2,47

2,69

2,75

65

66

19

50

96

77

3,71

3,62

3,60

3,55

3,62

80

78

52

110

90

4,44

4,32

4,27

4,26

4,48

100

96

21

58

132

110

6,51

6,58

6,27

6,41

6,49

125

121

23

65

160

135

9,41

9,45

9,14

9,27

9,37

150

146

25

68

186

161

12,52

12,56

11,90

12,01

12,17

(175)

177

70

216

196

13,88

13,94

13,63

13,65

13,83

200

202

27

75

245

222

17,44

17,21

16,86

16,36

16,62

(225)

226

29

270

248

21,56

21,68

21,15

22,54

22,86

250

254

300

278

24,40

24,08

23,27

25,37

25,74

300

303

32

80

352

330

33,29

32,40

31,94

32,42

33,16

350

351

36

85

406

382

46,57

45,60

44,68

45,40

46,23

400

398

40

100

464

432

64,81

63,58

62,41

63,48

64,59

(450)

450

42

515

484

72,26

71,60

70,70

70,80

71,95

500

500

44

570

535

88,91

88,20

86,50

86,48

88,08

600

600

49

115

670

636

123,70

122,00

105,70

119,50

122,17

(700)

690

53

125

766

726

166,81

164,02

162,70

157,53

160,82

800

790

55

135

874

826

213,90

211,00

209,00

210,00

214,68

(900)

892

57

145

980

926

252,91

-

-

-

-

1000

992

59

150

1084

1028

312,12

1200

1192

62

160

1288

1228

387,50





Production Capacity & Purchase Details.





1.

Supply Flange Dimension DN15 - DN2000 (1/2" - 80"), Forged Flange.

2.

Material Carbon Steel: CT20, Q235, ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, 20#, 16Mn, 20Mn etc.

3.

Material Stainless Steel: ASTM A182 F304, F304L, F316, F316L, F321 etc.

4.

Flanges Anti Rust: Anti Rust Oil, Black Paint, Yellow Paint Coating, Hot Dipped Galvanized, Cold Galvanized etc.

5.

Monthly Output: 3000 tons per Month.

6.

Delivery Terms: CIF, CFR, FOB, EXW.

7.

Payment Terms: Wire Transfer (T/T), Irrevocable L/C at Sight etc.

8.

Minimum Order Quantity: 1Ton or 100Pcs.

9.

Quality Guarantee: EN10204 3.1 Certificate, Mill Certificate, Third Party Inspection, Free Replacement Service.

10.

Find More Requirements In Flanges Market.
